Пружинно-інерційний механізм Alutech 4SIM06/13

Пружинно-інерційний механізм для ролет Alutech 4SIM06/16, для вала 40 мм. Пружина підйомна для ролет має вантажопідйомність 6 кг.

Пружина для ролет: максимально допустиме число обертів – 16

Характеристики пружини:діаметр 2.2 мм,кількість витків-140.

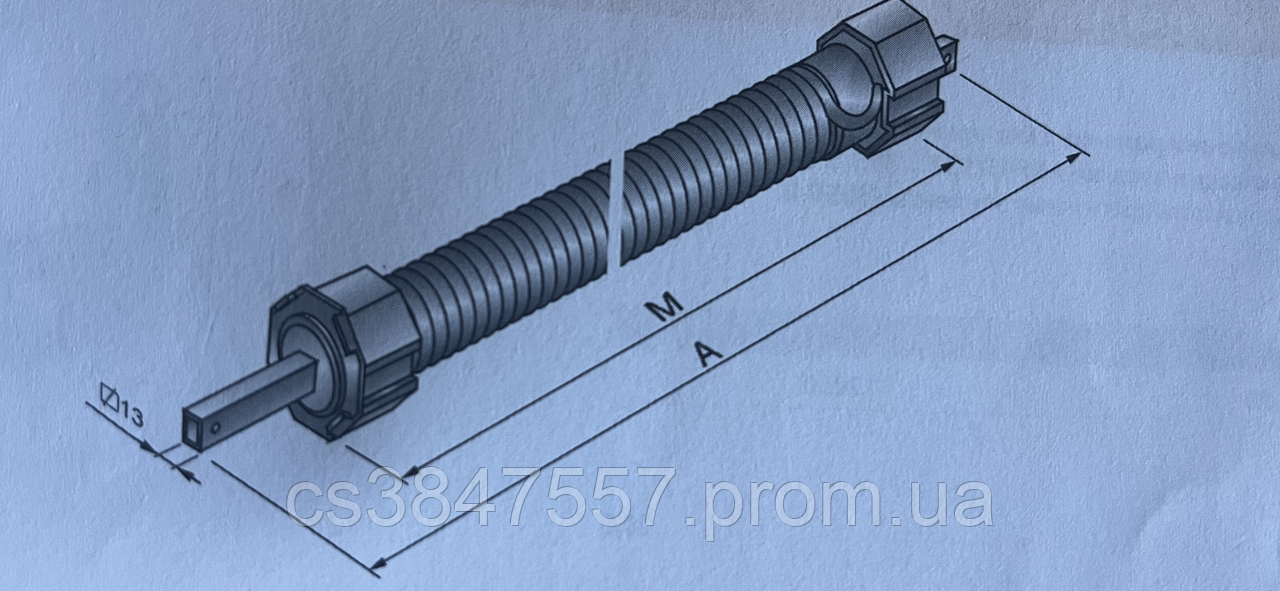

Габаритні розміри:М-440 мм,А-500 мм(див.рисунок 2)

Вантажопідйомність 6 кг

Номінальне число обертів пружини-13

Максимально допустиме число обертів пружини-16

В наведених даних про вантажопідйомність пружинно-інерційного механізму не враховані сила тертя в самому механізмі та в полотні ролети.Для вірного розрахунку необхідноі вантажопідйомності пружинно-інерційного механізму необхідно до розрахунковоі маси полотна ролети добавить 30%.
