Пружинно-інерційний механізм Alutech 4SIM20/16

Пружинно-інерційний механізм для ролет Alutech 4SIM20/16, для вала 40 мм. Пружина підйомна для ролет має вантажопідйомність 20 кг.

Пружина для ролет: максимально допустиме число обертів – 16

Характеристики пружини:діаметр  3.0 мм,кількість витків-180.

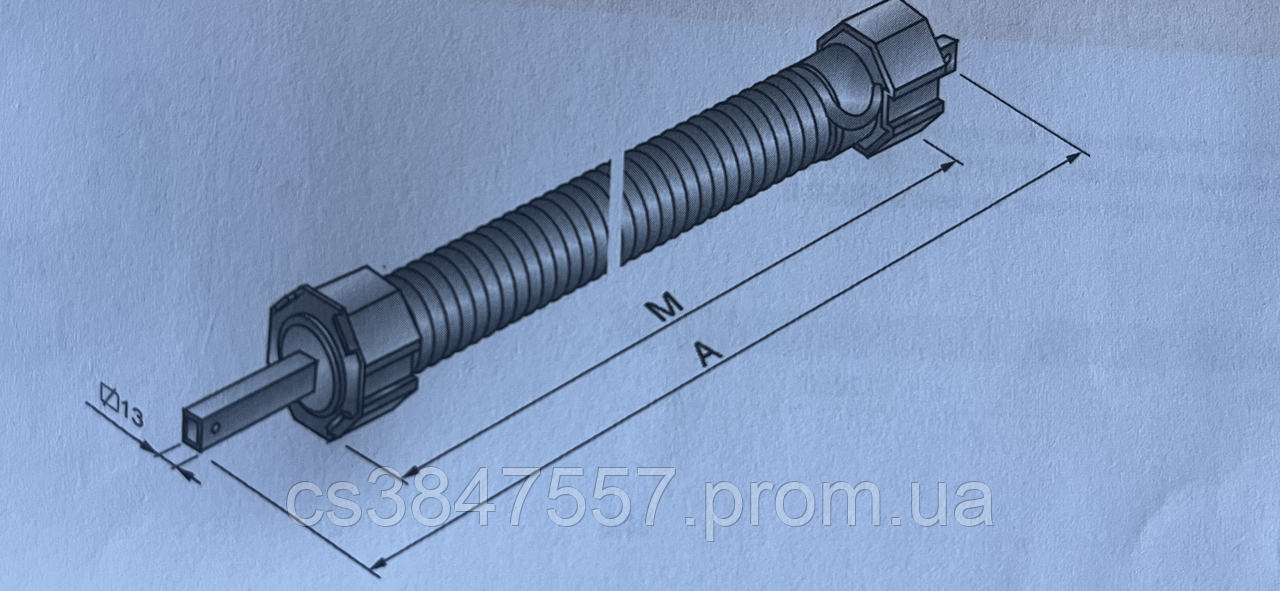

Габаритні розміри:М-700 мм,А-760 мм(див.рисунок 2)

Вантажопідйомність 20 кг

Номінальне число обертів пружини-16

Максимально допустиме число обертів пружини-16

В наведених даних про вантажопідйомність пружинно-інерційного механізму не враховані сила тертя в самому механізмі та в полотні ролети.Для вірного розрахунку необхідноі вантажопідйомності пружинно-інерційного механізму необхідно до розрахунковоі маси полотна ролети добавить 30%.
